激光位移傳感器是利用激光技術進行測量的傳感器，由激光器、激光檢測器和測量電路組成。
作為新型測量設備，激光位移傳感器能夠精確非接觸測量被測物體的位置、位移等變化，還可測量位移、厚度、振動、距離、直徑等精密的幾何測量。

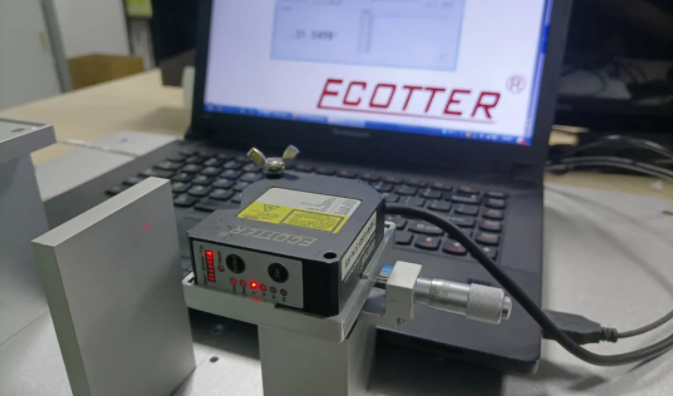

今天所介紹的這一款是ECOTTER的高精度激光位移傳感器LSD-30，重復精度可達0.5um。
基本原理
激光位移傳感器采用激光三角法測量系統發出的激光束經過聚焦后照射到被測物體表面，經漫反射后光線由成像透鏡成像到光敏元件接收面上，通過光電轉換器轉換為電信號
電信號的輸出大小僅與被測點的位置有關，當測點高度發生變化，像點位置隨之改變，引起傳感器輸出信號發生變化。
基本性能
高精度 重復精度/分辨率達0.5um，滿量程線性度±0.05%
小光斑 最小光斑尺寸0.3mm
抗干擾 小暗流、抗強光干擾性強
功能強 實現位移、厚度、振動、距離、直徑等檢測
自主研發 擁有核心技術，可配合需求調整產品性能
應用
激光位移傳感器因其較高的測量精度和非接觸測量特性，廣泛應用于高校和研究機構、汽車工業、機械制造工業、航空與軍事工業、冶金和材料工業的精密測量檢測。
